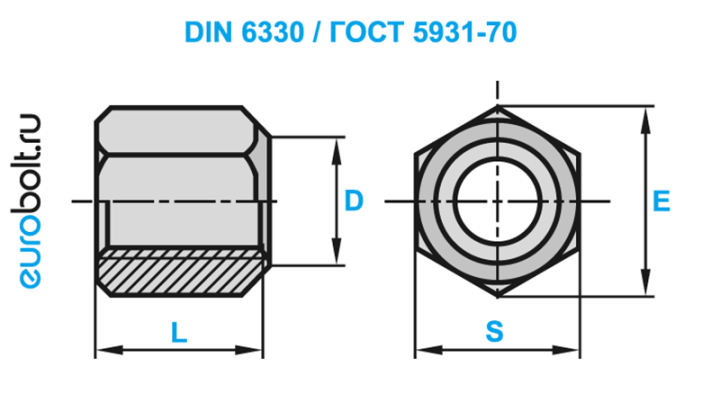

Таблица размеров DIN 6330:
|
Резьба D |
Размер D1 |
Расстояние между гранями E |
Длина L |
Радиус R |
Размер гайки под ключ S |
|
M6 |
7 |
11,05 |
9 |
9 |
10 |
|
M8 |
9 |
14,38 |
12 |
11 |
13 |
|
M10 |
11 |
17,77 |
15 |
15 |
16 |
|
M12 |
13 |
20,03 |
18 |
17 |
18 |
|
M16 |
17 |
26,75 |
24 |
22 |
24 |
|
M20 |
21 |
33,53 |
30 |
27 |
30 |
|
M24 |
25 |
39,98 |
36 |
32 |
36 |
|
M30 |
31 |
51,28 |
45 |
41 |
46 |
|
M36 |
37 |
61,31 |
54 |
50 |
55 |
|
M42 |
43 |
72,61 |
63 |
58 |
65 |
|
M48 |
50 |
83,91 |
72 |
67 |
75 |
