Описание:

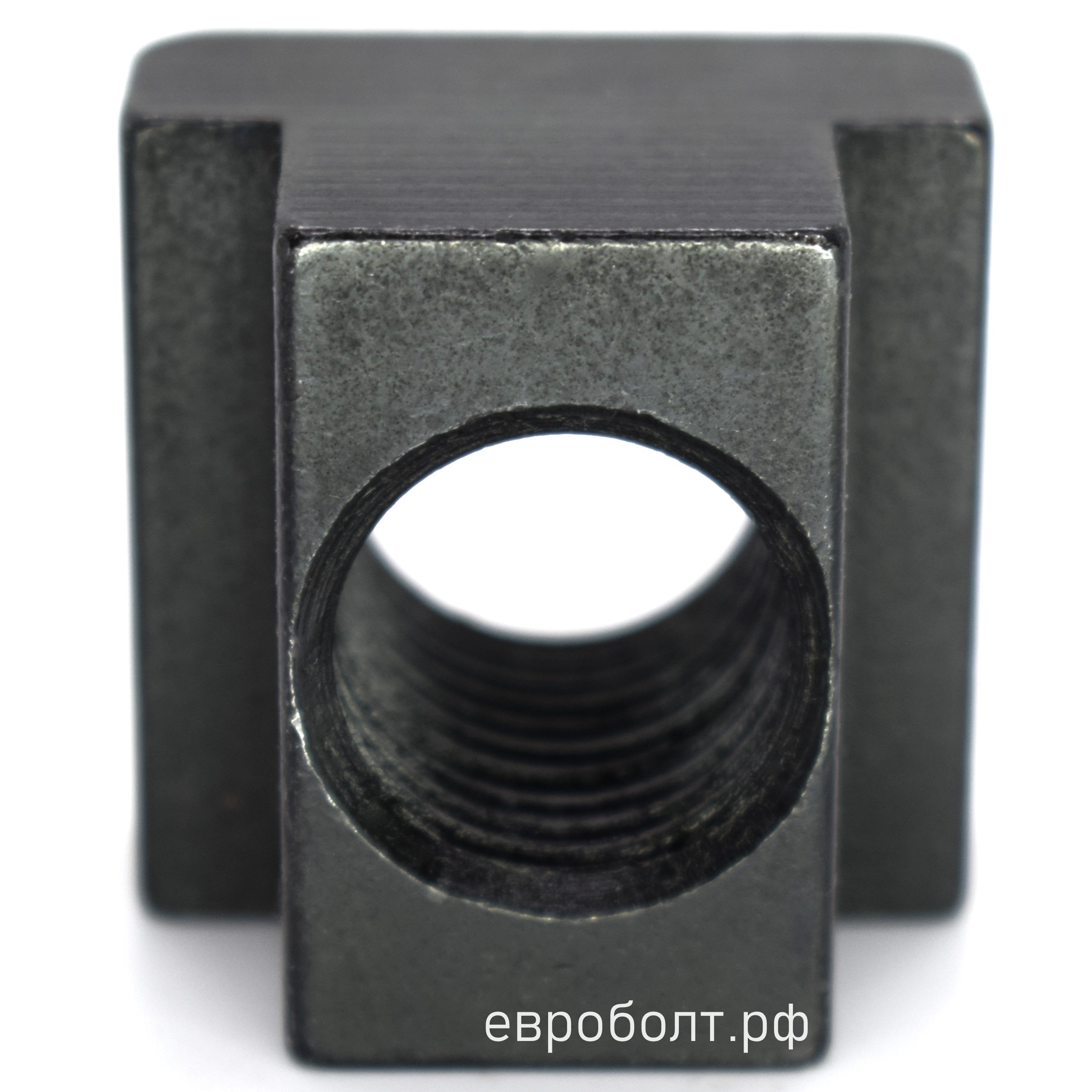

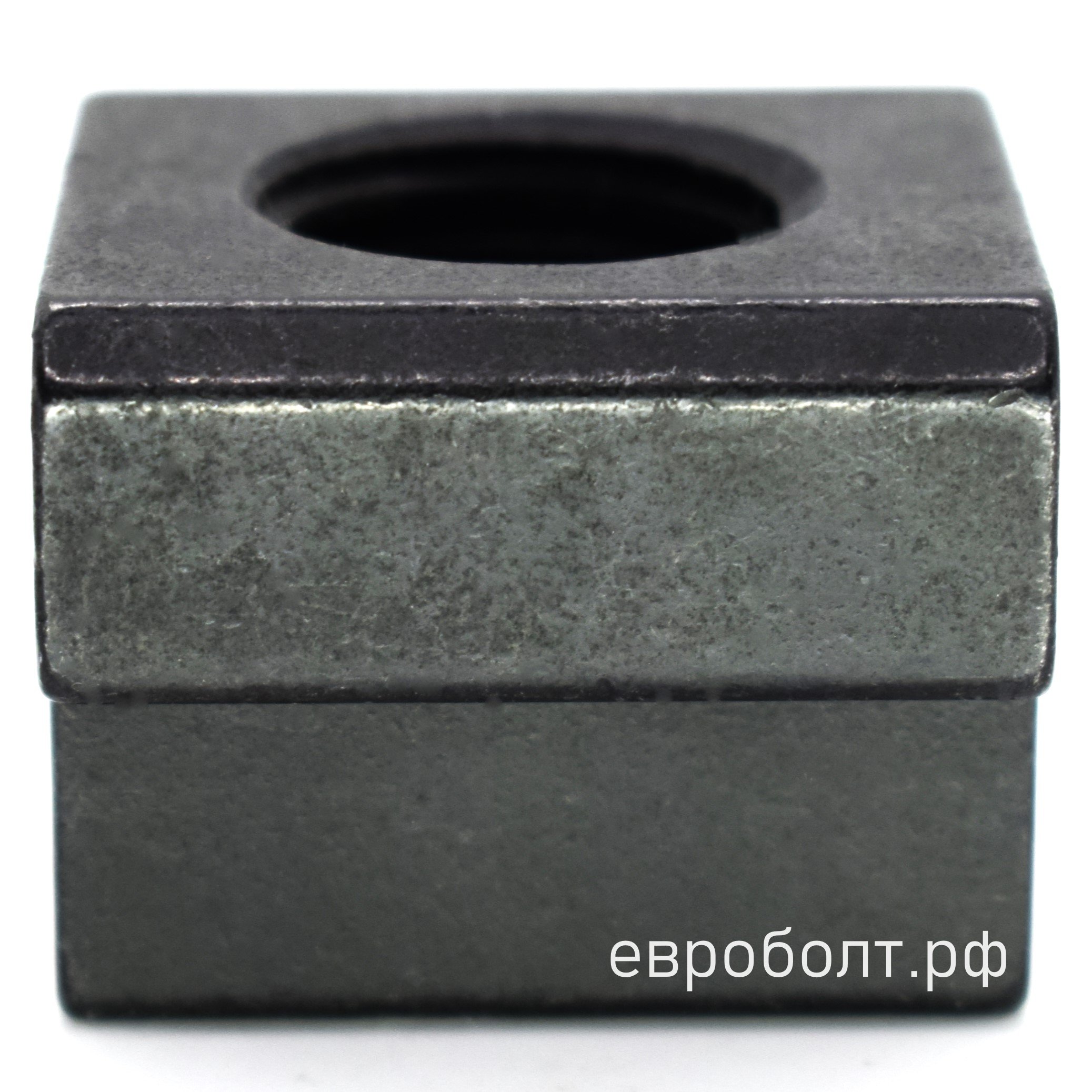

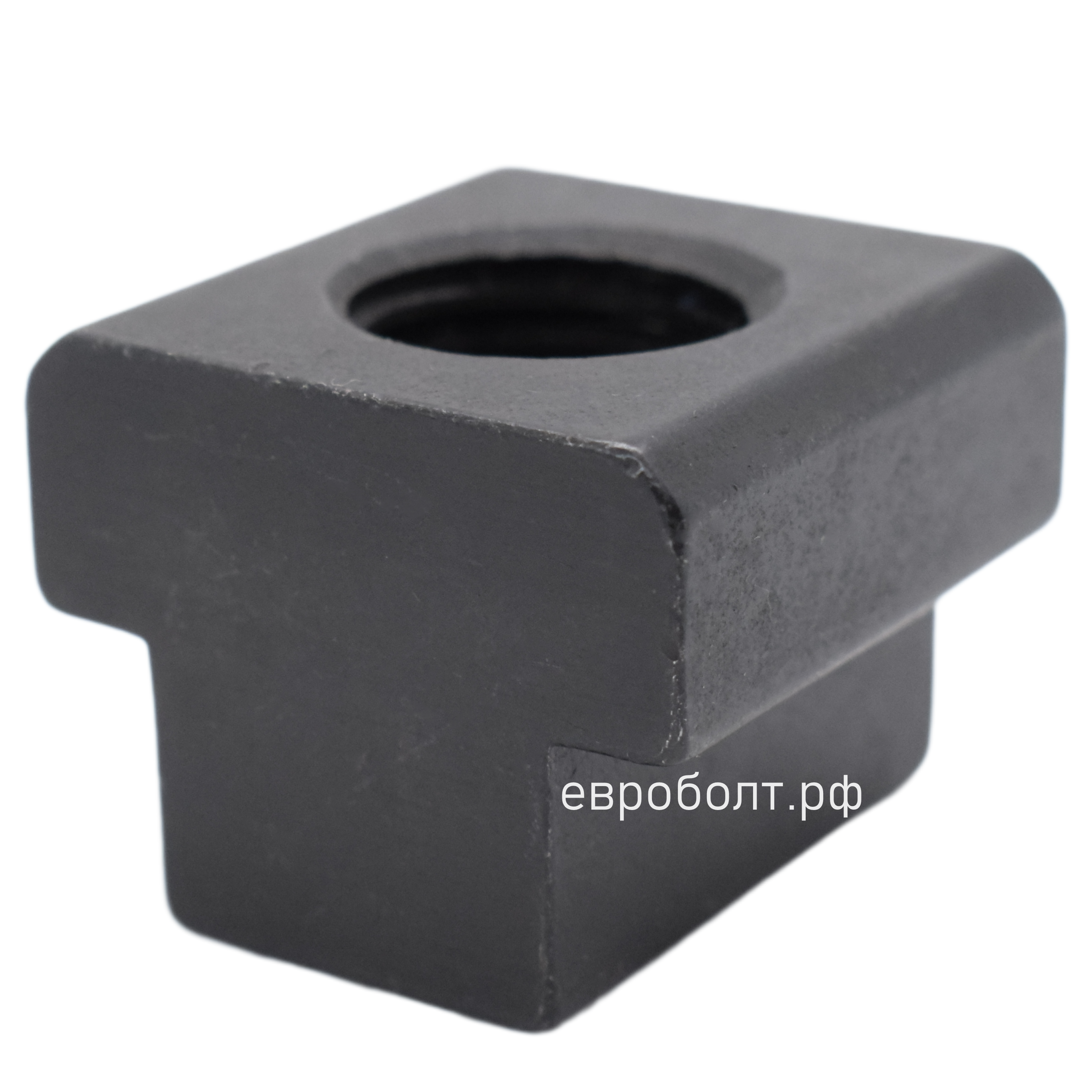

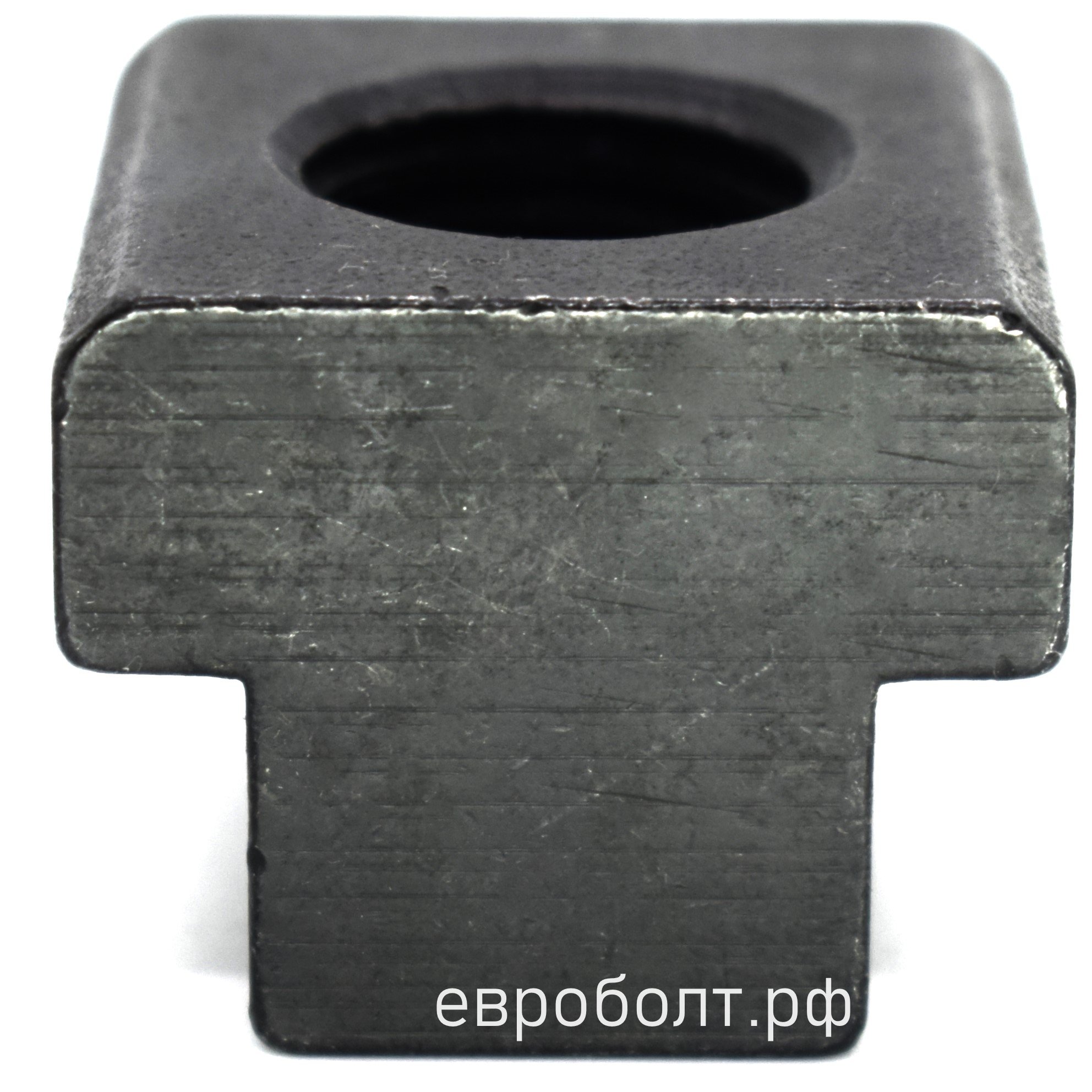

Пазовая гайка (сухарь) изготовлена по немецкому стандарту DIN 508. Имеет Т-образный профиль и сквозное резьбовое соединение, расположенное в корпусе гайки вдоль профиля.

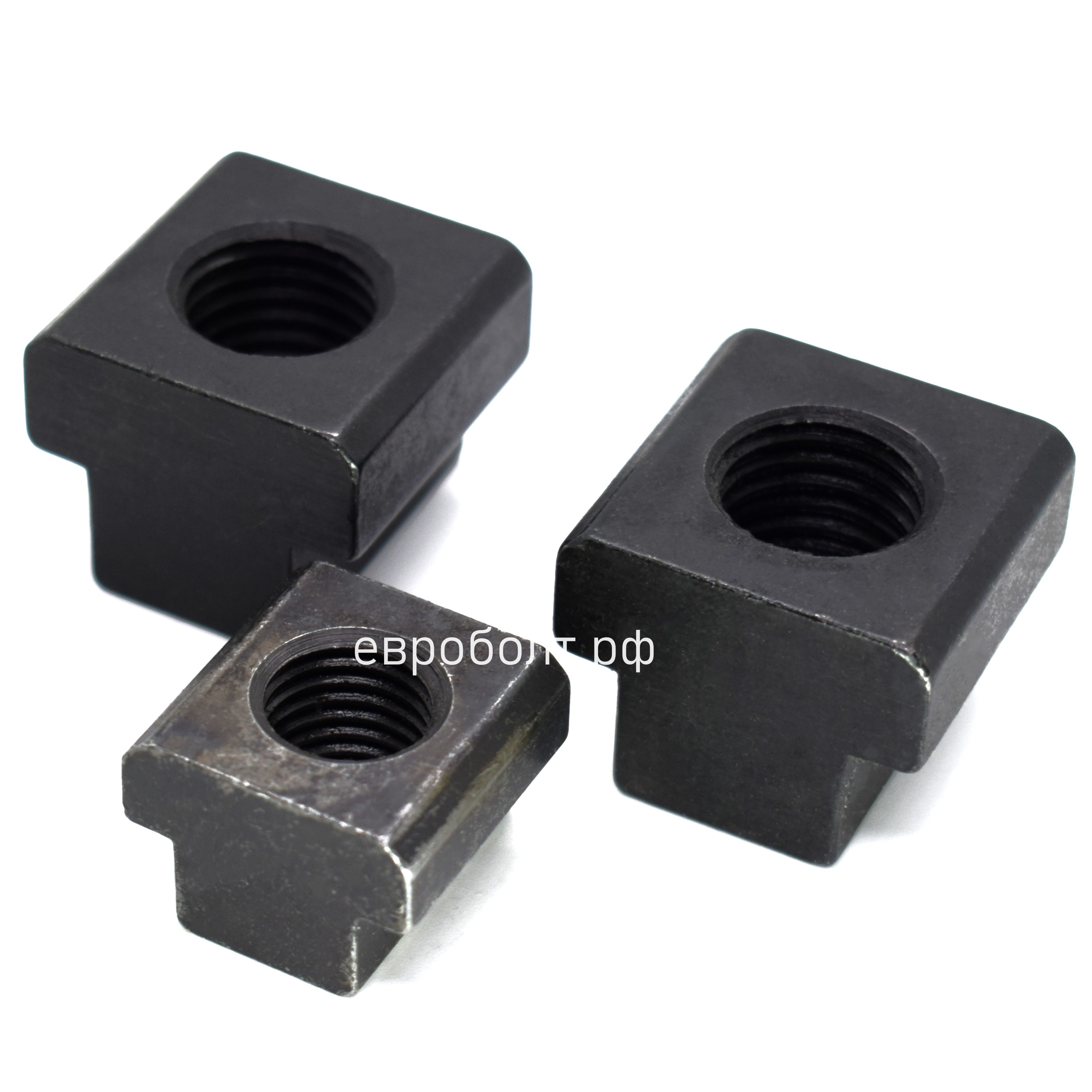

Гайка Т-образная выпускается с метрической крупной резьбой от M4 до M48.
Гайки вставляются в специальные пазы в поверхности станочных столов и поворачиваются в них, действуя как передвижной якорь для крепежного узла. В резьбу вкручиваются шпильки аналогичного шага по DIN 6379.
Скользящая точка крепления позволяет надежно зафиксировать деталь в нужном месте рабочей поверхности.

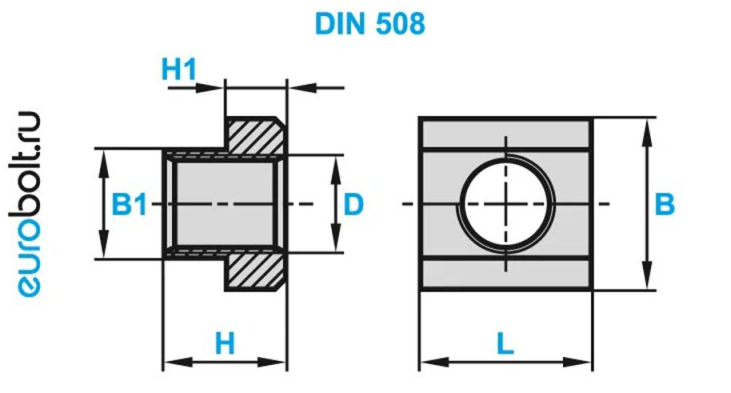

Таблица размеров DIN 508:
|
Резьба D |
М4 |
М5 |
М6 |
М8 |
М10 |
М12 |
М14 |
М16 |
М20 |
М24 |
М30 |
М36 |
М42 |
М48 |
|
Размер B1 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
22 |
28 |
36 |
42 |
48 |
54 |
|
Длина гайки L |
9 |
10 |
13 |
15 |
18 |
22 |
25 |
28 |
35 |
44 |
54 |
65 |
75 |
85 |
|
Толщина паза |
1 |
1,6 |
1,6 |
1,6 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
4 |
6 |
6 |
6 |
6 |
|
Высота H |
6,5 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
28 |
36 |
44 |
52 |
60 |
70 |
|
Высота паза Н1 |
3 |
4 |
6 |
6 |
7 |
8 |
9 |
10 |
14 |
18 |
22 |
26 |
30 |
34 |
Материал:
Гайка-сухарь изготовлена из закаленной углеродистой стали 10 класса прочности и усилием на разрыв до 1000 н/мм2.
Покрытие:
Гайка Т-образные 10 класса прочности оксидированы и имеют черный цвет. Окисление поверхности стали формирует защитную пленку, которая препятствует воздействию окружающей среды и увеличивает срок эксплуатации.
Применение:
Предназначены для фиксации обрабатываемых деталей на станочных столах, крепления тисков и оборудования.
Аналоги: ISO 299
