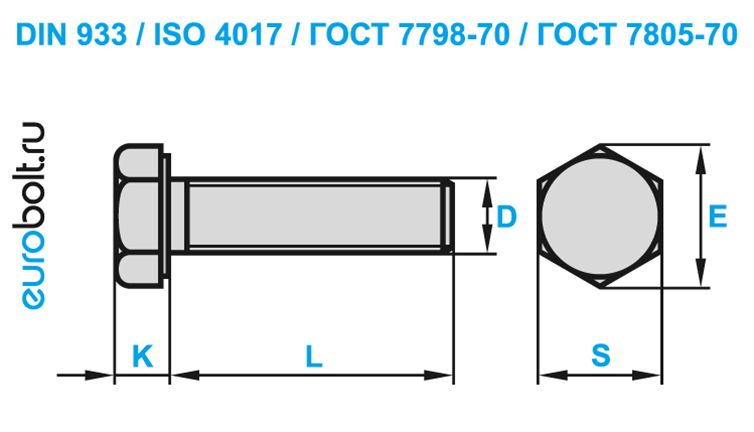

Таблица размеров DIN 933:
|
Резьба D |
Шаг резьбы P |
Высота головки K |
Размер ключа S |
Диаметр граней E |
|
М3 |
0,5 |
2,0 |
5,5 |
6,01 |
|
М4 |
0,7 |
2,8 |
7,0 |
7,66 |
|
М5 |
0,8 |
3,5 |
8,0 |
8,79 |
|
М6 |
1,0 |
4,0 |
10 |
11,05 |
|
М8 |
1,25 |
5,3 |
13 |
14,38 |
|
М10 |
1,5 |
6,4 |
17 |
18,9 |
|
М12 |
1,75 |
7,5 |
19 |
21,1 |
|
М14 |
2,0 |
8,8 |
22 |
24,49 |
|
М16 |
2,0 |
10 |
24 |
26,75 |
|
М18 |
2,5 |
11,5 |
27 |
30,14 |
|
М20 |
2,5 |
12,5 |
30 |
33,53 |
|
М22 |
2,5 |
14 |
32 |
38,85 |
|
М24 |
3,0 |
15 |
36 |
39,98 |
|
М27 |
3,0 |
17 |
41 |
45,2 |
|
М30 |
3,5 |
18,7 |
46 |
50,85 |
|
М36 |
4,0 |
22,5 |
55 |
60,79 |
|
М42 |
4,5 |
26 |
65 |
71,3 |
|
М48 |
5,0 |
30 |
75 |
82,6 |
|
М56 |
5,5 |
35 |
85 |
93,56 |
|
М64 |
6,0 |
40 |
95 |
104,9 |
Таблица размеров DIN 933. Размеры указаны в мм
