Описание:

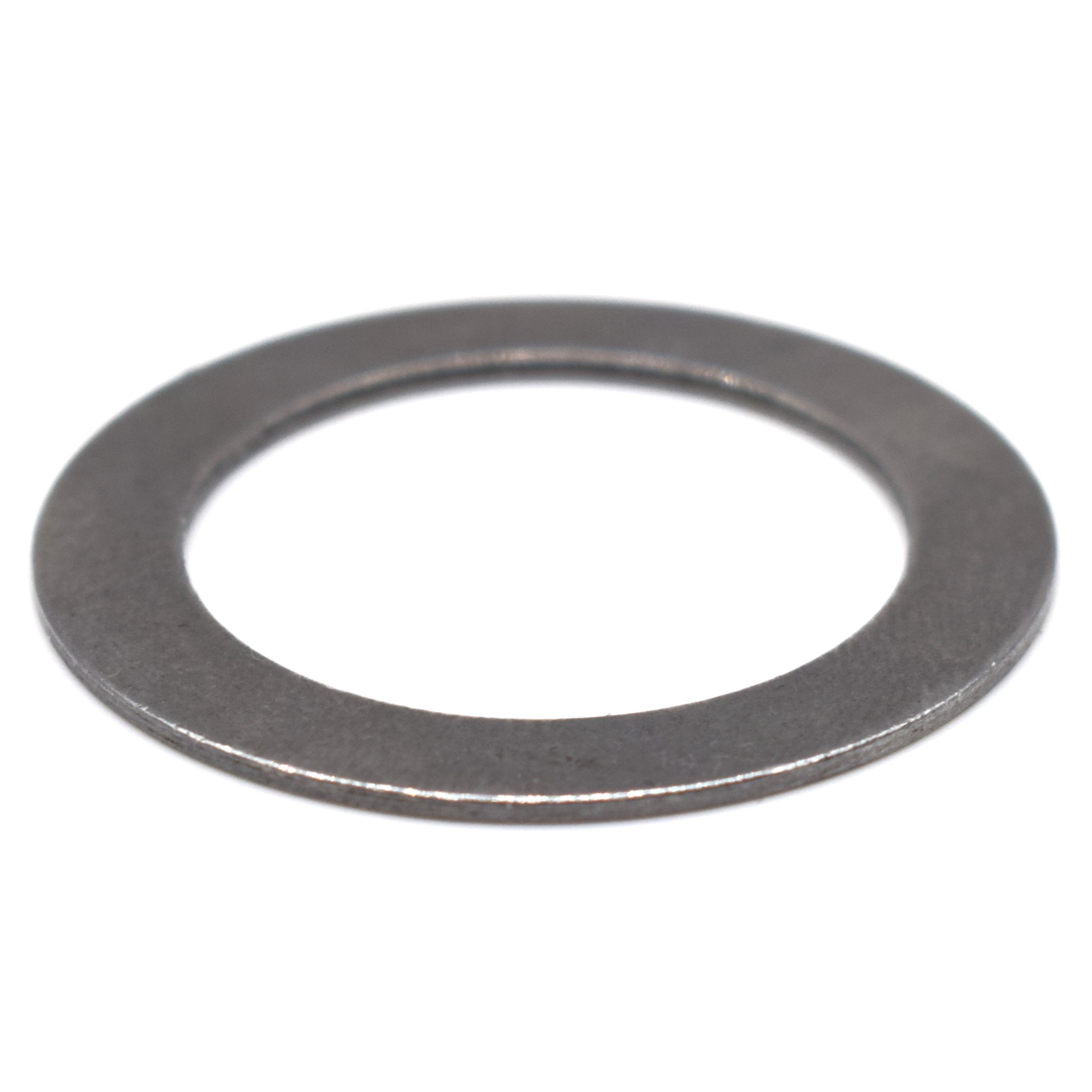

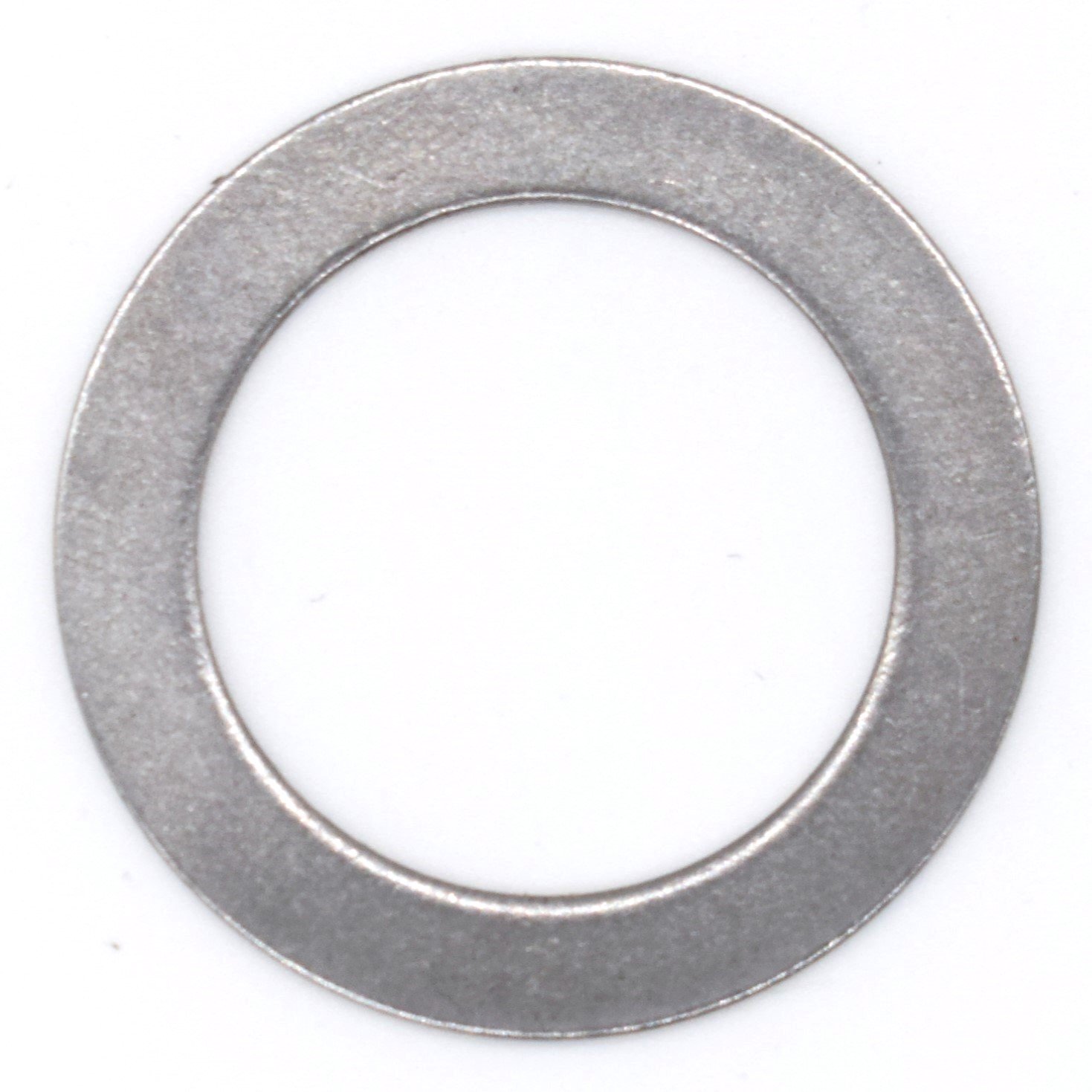

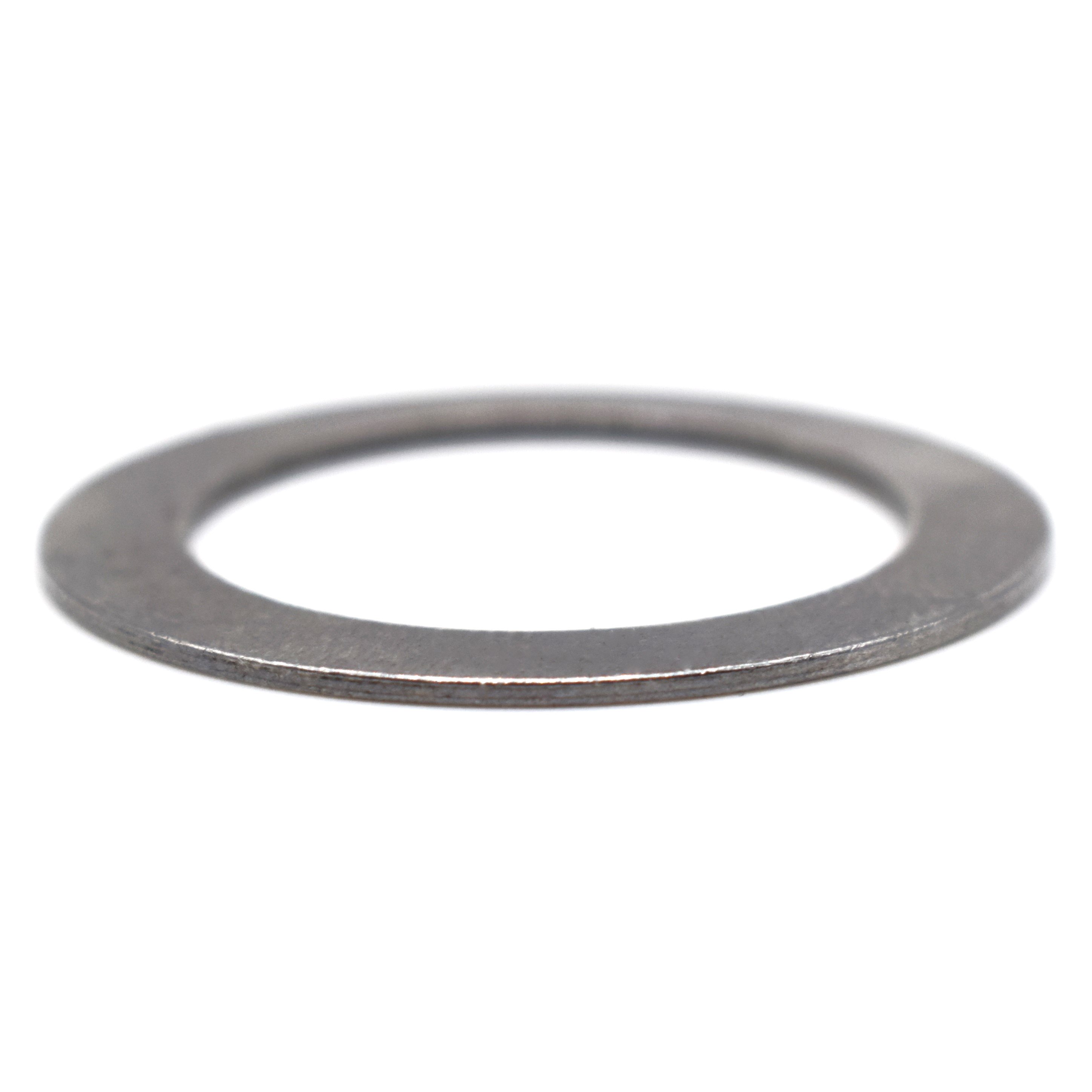

Шайба выполнена по стандарту DIN 988 и представляет собой тонкую круглую металлическая прокладку с внутренним отверстием большого диаметра. Особенностью данной шайбы является то, что её делают разных толщин для каждого диаметра, что позволяет использовать её для регулирования осевых зазоров между скрепляемыми элементами, к примеру отрегулировка подшипников на валах.
Шайбы по DIN 988 разных толщин можно объединять друг с другом, для точной подгонки по высоте.
Регулировочная шайба позволяет убрать люфты и трение деталей друг о друга в процессе эксплуатации.
Шайбы предназначены только для корректировки зазоров и не используются в качестве нагруженной опорной шайбы для резьбовых соединений.

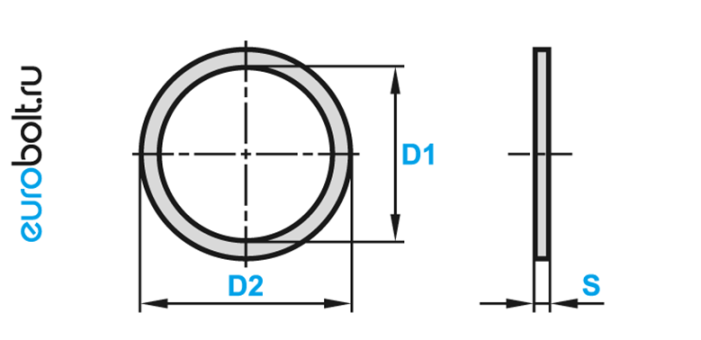

Таблица размеров DIN 988:
Внутренний диаметр D1 |
Внешний диаметр D2 |
Толщина S |
3 |
6 |
0.1; 0.2; 0.3; 0.5 |
4 |
8 |
0.1; 0.2; 0.3; 0.5 |
5 |
10 |
0.1; 0.2; 0.25; 0.3; 0.5; 1 |
6 |
12 |
0.1; 0.2; 0.25; 0.3; 0.5; 1 |
7 |
13 |
0.3; 0.5; 1 |
8 |
12 |
0.5 |
8 |
14 |
0.1; 0.2; 0.25; 0.3; 0.5; 1 |
9 |
15 |
0.1; 0.2; 0.5; 1; 1.2 |
10 |
16 |
0.1; 0.2; 0.25; 0.3; 0.5; 1; 1.5 |
11 |
17 |
1 |
12 |
18 |
0.1; 0.2; 0.25; 0.3; 0.5; 1; 2 |
13 |
19 |
0.1; 0.5; 1 |
14 |
20 |
0.1; 0.2; 0.25; 0.5; 1 |
15 |
21 |
0.1; 0.15; 0.2; 0.3; 0.5; 1; 2 |
15 |
22 |
0.5; 1 |
16 |
22 |
0.1; 0.2; 0.25; 0.5; 1 |
17 |
24 |
0.1; 0.15; 0.2; 0.3; 0.5; 1; 2 |
18 |
25 |
0.1; 0.2; 0.25; 0.3; 0.5; 1 |
20 |
28 |
0.1; 0.15; 0.2; 0.25; 0.3; 0.5; 1; 1.5 |
20 |
30 |
0.5 |
20 |
32 |
0.1; 0.5; 1 |
22 |
30 |
0.1; 0.2; 0.5; 1; 1.5 |
22 |
32 |
0.1; 0.2; 0.3; 0.5; 1 |
25 |
35 |
0.1; 0.2; 0.25; 0.3; 0.5; 1; 1.5 |
25 |
36 |
0.5; 1 |
26 |
37 |
0.1; 0.2; 0.25; 0.5; 1 |
28 |
40 |
0.1; 0.2; 0.25; 0.3; 0.5; 1 |
30 |
40 |
1 |
30 |
42 |
0.1; 0.2; 0.25; 0.3; 0.5; 1; 1.5; 2 |
32 |
45 |
0.1; 0.25; 0.3; 0.5; 1; 1.5; 2 |
35 |
45 |
0.1; 0.2; 0.3; 0.5; 1; 1.5; 2 |
36 |
45 |
1 |
37 |
47 |
0.1; 0.2; 0.25; 0.3; 0.5; 1; 2 |
40 |
50 |
0.1; 0.2; 0.3; 0.5; 1; 1.5; 2 |
42 |
52 |
0.1; 0.2; 0.3; 0.5; 1; 2 |
45 |
55 |
0.1; 0.2; 0.3; 0.5; 1; 2 |
48 |
60 |
0.5; 1 |
50 |
62 |
0.1; 0.2; 0.3; 0.5; 1; 1.5; 2 |
52 |
65 |
0.1; 0.5; 1; 2 |
55 |
68 |
0.1; 0.2; 0.5; 1; 2 |
56 |
72 |
0.1; 0.5; 1 |
60 |
75 |
0.1; 0.3; 0.5; 1; 1.5; 2 |
63 |
80 |
0.1; 0.2; 0.3; 0.5; 1; 2 |
65 |
85 |
0.1; 0.2; 0.5; 2 |
70 |
90 |
0.1; 0.2; 0.3; 0.5; 1 |
75 |
95 |
0.1; 1 |
80 |
100 |
0.1; 0.2; 0.3; 0.5; 1; 2 |
90 |
110 |
0.5; 1; 2 |
100 |
120 |
1; 2 |
Таблица размеров DIN 988. Все размеры указаны в мм.
Материал:
Сталь
Латунь
Медь
Алюминий
Покрытие:
Без покрытия
Качество:
Надежность и качество нашего крепежа были подтверждены профессиональными испытаниями, и мы можем гарантировать, что наши изделия соответствуют всем необходимым требованиям. У нас есть все сертификаты качества, подтверждающие безопасность и надежность продукции.
Наши шайбы проходят строгий контроль качества на каждом этапе производства, начиная от выбора качественных сырьевых материалов и заканчивая тестированием готовой продукции в специализированной лаборатории.
Купить шайбы регулировочные DIN 988 оптом и в розницу можно с нашего склада в Санкт-Петербурге ул. Якорная, дом 16Б, территория завода ТРУД. Доставка по всей России транспортными компаниями СДЭК, Деловые Линии, ПЭК.
