Таблица размеров DIN 912:
Диаметр резьбы D |
М1,4 |
M1,6 |
M2 |
M2,5 |
M3 |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
М14 |
М16 |
М18 |
Диаметр цилиндрической головки D1 |
2,6 |
3 |
3,8 |
4,5 |
5,5 |
7 |
8,5 |
10 |
13 |
16 |
18 |
21 |
24 |
27 |
Высота головки винта K |
1,4 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
Размер внутреннего шестигранника S |
1,3 |
1,5 |
1,5 |
2 |
2.5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
14 |
Длина резьбовой части винта B |
14 |
15 |
16 |
17 |
18 |
20 |
22 |
24 |
28 |
32 |
36 |
40 |
44 |
48 |
Диаметр резьбы D |
М20 |
М22 |
М24 |
М27 |
М30 |
М33 |
М36 |
М39 |
M42 |
М45 |
M48 |
M56 |
M64 |
М72 |
Диаметр цилиндрической головки D1 |
30 |
33 |
36 |
40 |
45 |
50 |
54 |
58 |
63 |
68 |
72 |
84 |
96 |
108 |
Высота головки винта K |
20 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |
45 |
48 |
56 |
64 |
72 |
Размер внутреннего шестигранника S |
17 |
17 |
19 |
19 |
22 |
24 |
27 |
27 |
32 |
36 |
36 |
41 |
46 |
55 |
Длина резьбовой части винта B |
52 |
56 |
60 |
66 |
72 |
78 |
84 |
90 |
96 |
102 |
108 |
124 |
140 |
156 |

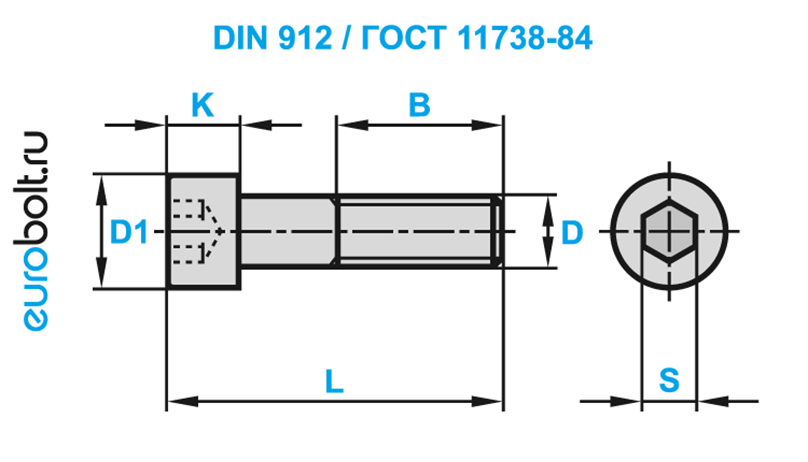

Таблица размеров винтов с цилиндрической головкой и внутренним шестигранником DIN 912. Размеры указаны в мм.
