Описание:

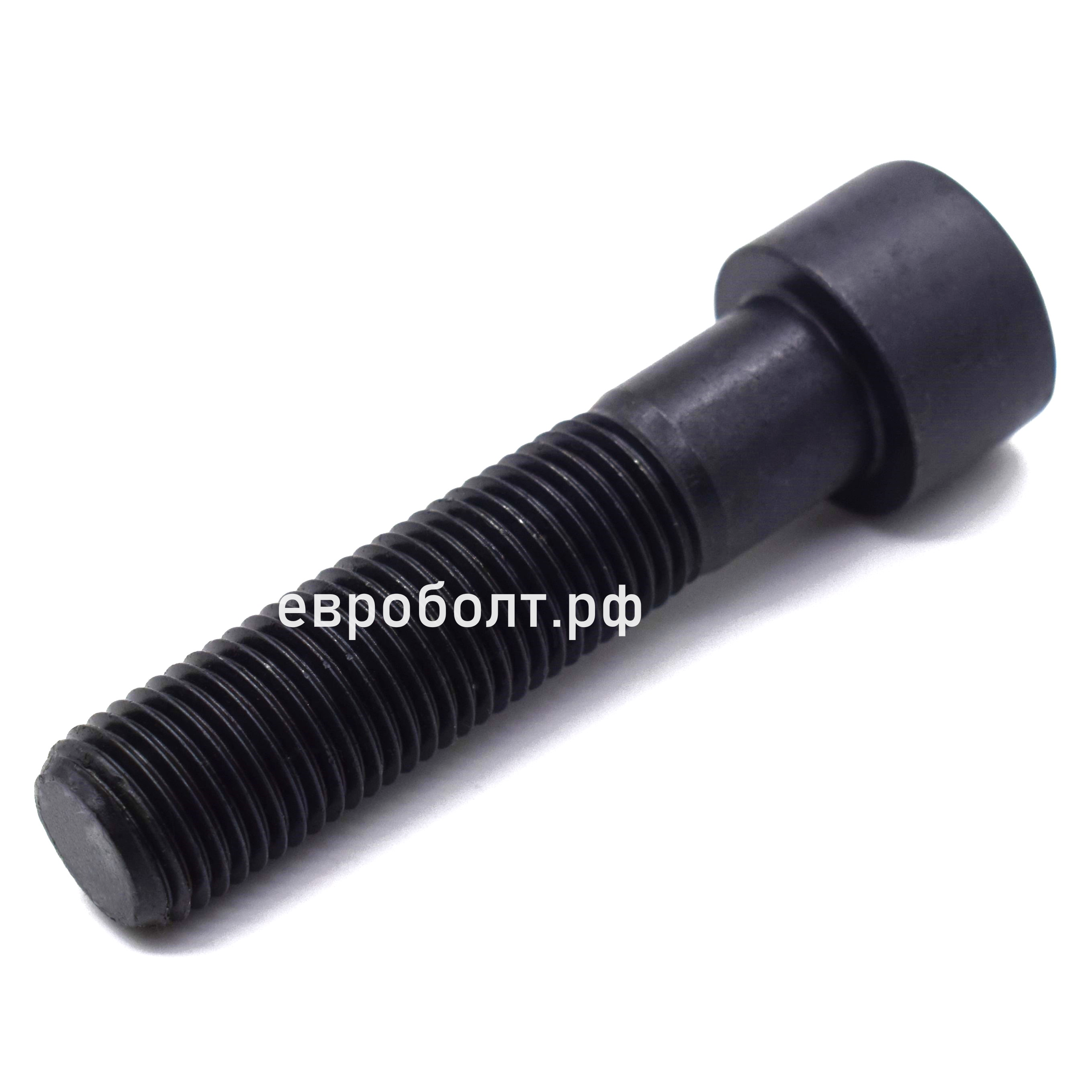

Винт с цилиндрической головкой и внутренним шестигранником изготовлен по немецкому стандарту DIN 912 в соответствии 12.9 классу прочности.
Головка винта цилиндрической формы и как правило имеет высоту равную диаметру резьбы.
Резьба располагается под головкой снаружи стержня винта, имеет правое направление и основной метрический шаг.
Частая мелкая резьба обеспечивают большую площадь соприкосновения, а соответственно и трения, между резьбой скрепляемых деталей. Этой значительно уменьшает возможность ослабления при вибрационных и динамических нагрузках.

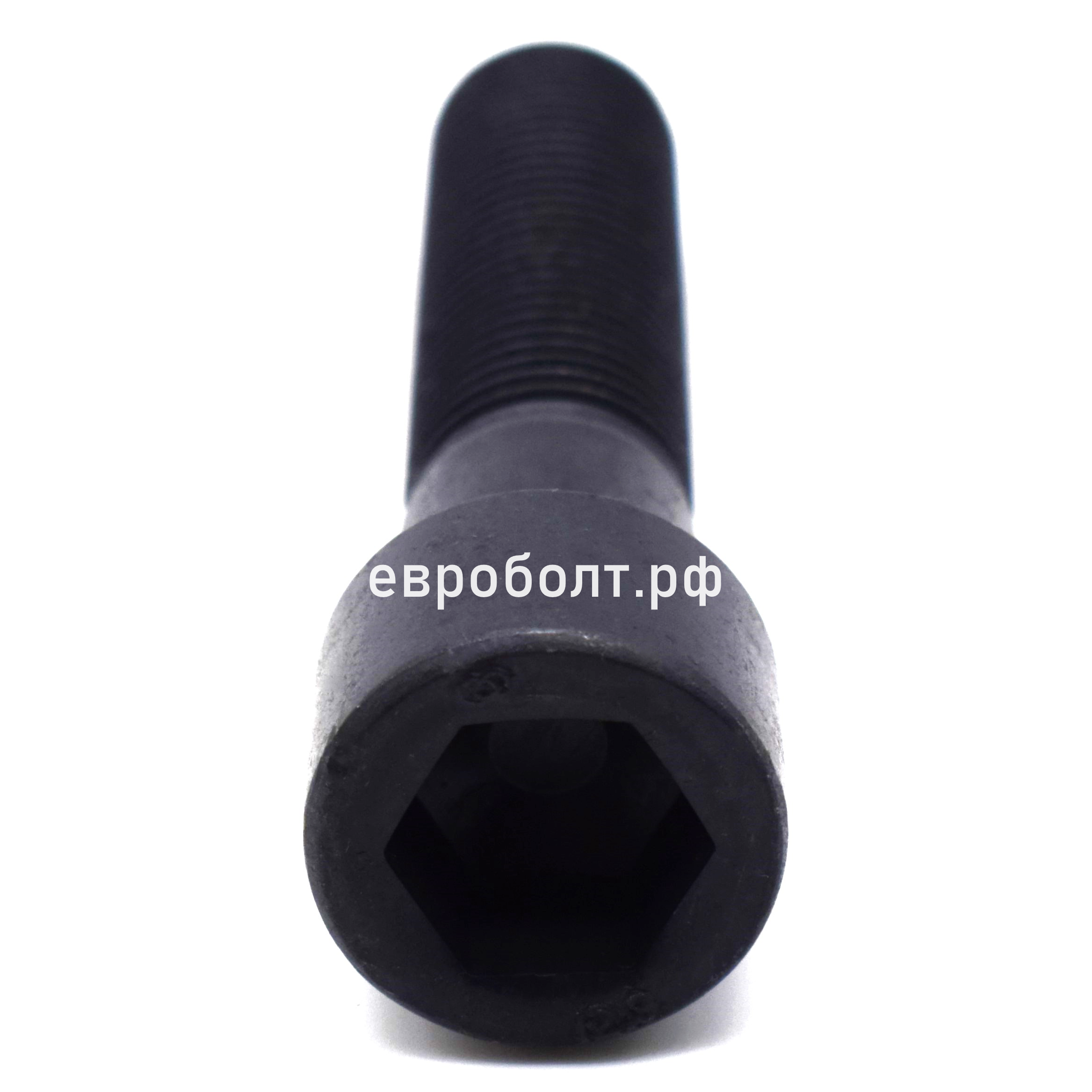

Шлиц под внутренний шестигранник располагается в головке винта и способен выдерживать большой крутящий момент в момент затяжки. Обеспечивает сохранность углов шлица при многократном использовании.
Таблица размеров DIN 912:
Диаметр резьбы |
M8 |
M10 |
M12 |
М14 |
М16 |
М20 |
М24 |
Диаметр цилиндрической головки D1 |
13 |
16 |
18 |
21 |
24 |
30 |
36 |
Высота головки винта K |
8 |
10 |
12 |
14 |
16 |
20 |
24 |
Размер внутреннего шестигранника винта под ключ S |
6 |
8 |
10 |
12 |
14 |
17 |
19 |
Длина резьбовой части винта B |
28 |
32 |
36 |
40 |
44 |
52 |
60 |
Шаг резьбы |
1,0 |
1,0; 1,25 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5; 2,0 |
Таблица размеров винтов DIN 912 мелкий шаг. Размеры указаны в мм.
Материал:
Винт по DIN 912 класса 12 производится из углеродистой стали с помощью специализированного метода термической закалки и отпуска. Винт имеет сопротивление 1200 Н/мм² и предел текучести 1080 Н/мм², что гарантирует его надежность и устойчивость к механическим воздействиям, динамическим и вибрационным нагрузкам.
Диапазон размеров включает диаметры от M8 до M24 с полной и неполной резьбой. Номинальная длина стержня — от 20 мм до 200 мм.
Винт устойчив к перепадам температур от −50°c до +150°.
На головке винта стоит заводское клеймо – 12.9
Покрытие:
Винты 12.9 DIN 912 оксидированы и имеют черный цвет. Окисление поверхности стали формирует защитную пленку, которая препятствует воздействию окружающей среды и увеличивает срок эксплуатации.
Применение:
Винт DIN 912 обеспечивает наибольшую устойчивость регулируемого резьбового соединения в тяжелых условиях, как статических, так и динамических, а также при переменных температурах. Он применяется в инженерных проектах, автомобильной промышленности, при изготовлении механических деталей и инструментов. Крепится с помощью шестигранного ключа или шестигранной биты, гайка используется редко. Этот крепеж может быть установлен над или под опорной поверхностью, кроме того, он не требует свободного доступа к боковым поверхностям головки и позволяет работать под углом сферической битой, когда прямой доступ затруднён.
Для его установки потребуется торцевой шестигранный ключ либо подходящая бита HEX.
Аналоги:
Отечественный аналог: ГОСТ 11738−84
Европейский аналог: ISO 4762, ISO 21269 и ГОСТ 11738−84
Качество:
Надежность и качество наших высокопрочных винтов были подтверждены профессиональными испытаниями, и мы можем гарантировать, что наши изделия соответствуют всем необходимым требованиям. У нас есть все сертификаты качества DIN и ГОСТ, подтверждающие безопасность и надежность продукции.
Купить высокопрочные винты 12.9 DIN
912 с мелким шагом оптом и в розницу можно с нашего склада в Санкт-Петербурге ул. Якорная, дом 16Б, территория завода ТРУД. Доставка по всей России транспортными компаниями СДЭК, Деловые Линии, ПЭК.
