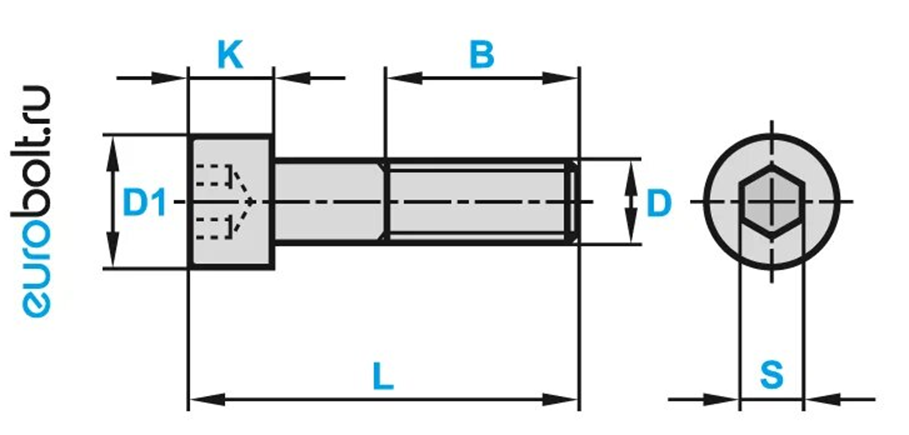

Таблица размеров ISO DIN 7984:
|
Диаметр резьбы D |
М3 |
М4 |
М5 |
М6 |
М8 |
М10 |
М12 |
М16 |
М20 |
М24 |
|
Шаг резьбы |
0,5 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
|
Диаметр головки D1 |
5,5 |
7 |
8,5 |
10 |
13 |
16 |
18 |
24 |
30 |
36 |
|
Высота головки K |
2 |
2,5 |
3,5 |
4 |
5 |
6 |
7 |
9 |
11 |
13 |
|
Размер под ключ S |
2 |
2,5 |
3 |
4 |
5 |
7 |
8 |
12 |
14 |
17 |
|
Длина резьбы винта L |
12 |
14 |
16 |
18 |
22 |
26 |
30 |
38 |
46 |
54 |
Таблица размеров винтов с низкой цилиндрической головкой DIN 7984. Размеры указаны в мм.
