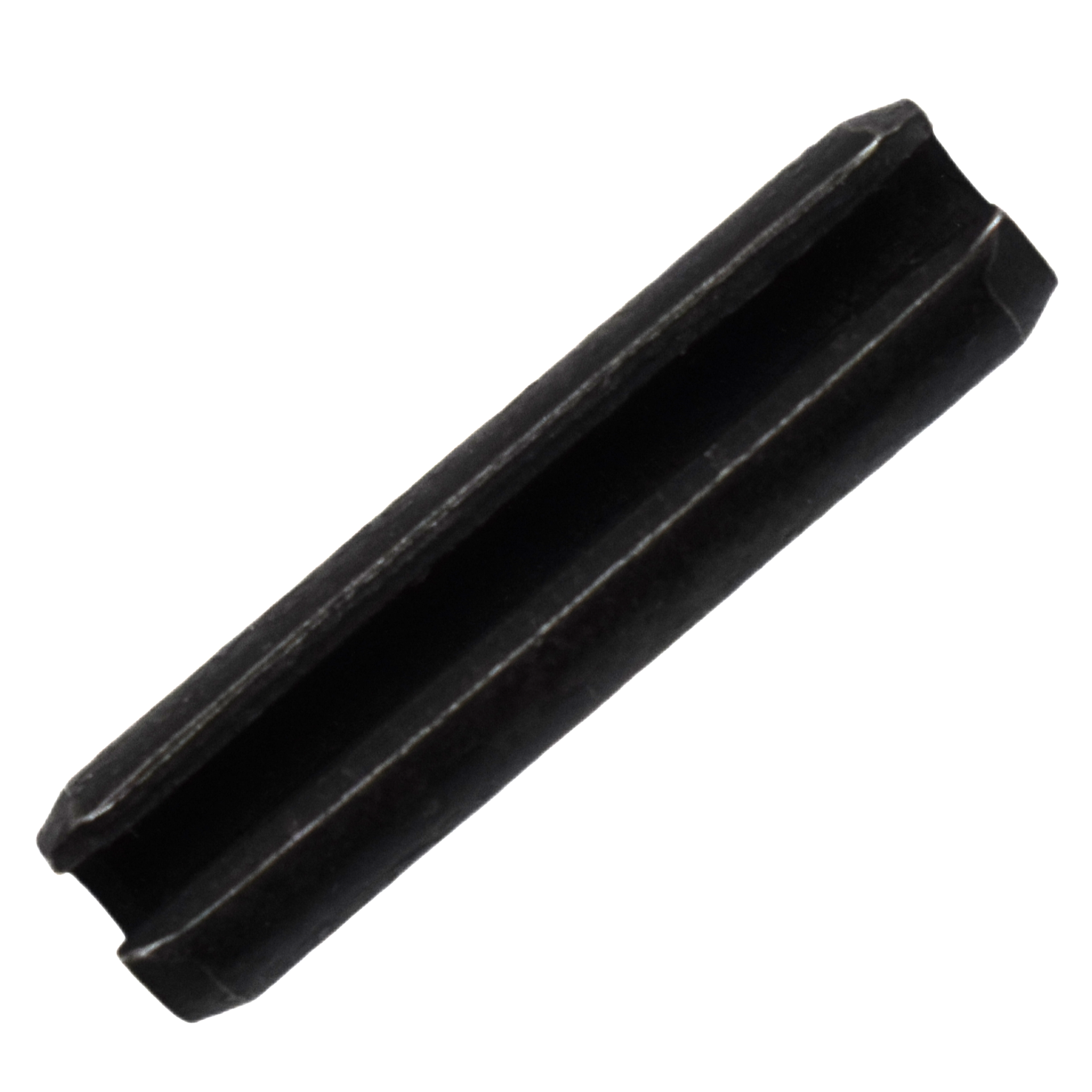

Штифт пружинный изготовлен по немецкому DIN 1481 представляет собой полую цилиндрическую трубку, имеющую продольную прорезь и скошенные концы для облегчения установки.
Внешний диаметр разрезного штифта немного больше, чем паз, в который он вставляется. Разрез по всей длине позволяет ему сжиматься во время запрессовки или забивания. В сжатом состоянии крепеж оказывает постоянное давление на стенки отверстия и возникающее в результате трение не дает ему сдвинуться с места.
Штифт с прорезью часто используются для предотвращения смещения деталей на валу в осевом направлении. В этом случае он вставляется через радиальное отверстие в валу, а его концы образуют выступы, предотвращающие движение за его пределы.

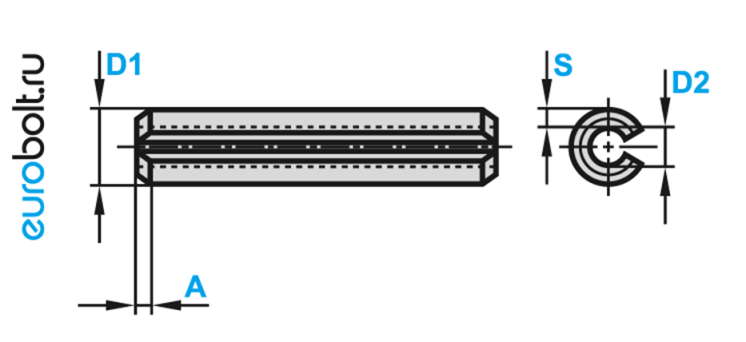

Таблица размеров DIN 1481:
Диаметр штифта D1 |
1 |
1,5 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
6 |
8 |
10 |
12 |
13 |
D2 |
0,8 |
1,1 |
1,5 |
1,5 |
2,1 |
2,3 |
2,8 |
2,9 |
3,4 |
4 |
5,5 |
6,5 |
7,5 |
8,5 |
A макс |
0,35 |
0,45 |
0,55 |
0,6 |
0,7 |
0,8 |
0,85 |
1 |
1,1 |
1,4 |
2 |
2,4 |
2,4 |
2,4 |
S |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,75 |
0,8 |
1 |
1 |
1,2 |
1,5 |
2 |
2,5 |
2,5 |
Номинальная длина l мин |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
5 |
5 |
10 |
10 |
10 |
10 |
10 |
Номинальная длина l макс |
20 |
20 |
30 |
30 |
40 |
40 |
50 |
50 |
80 |
100 |
120 |
160 |
180 |
180 |
Диаметр штифта D1 |
14 |
16 |
18 |
20 |
21 |
25 |
28 |
30 |
32 |
35 |
38 |
40 |
45 |
50 |
D2 |
8,5 |
10,5 |
11,5 |
12,5 |
13,5 |
15,5 |
17,5 |
18,5 |
20,5 |
21,5 |
23,5 |
25,5 |
28,5 |
31,5 |
A макс |
2,4 |
2,4 |
2,4 |
3,4 |
3,4 |
3,4 |
3,4 |
3,4 |
3,6 |
3,6 |
4,6 |
4,6 |
4,6 |
4,6 |
S |
3 |
3 |
3,5 |
4 |
4 |
5 |
5,5 |
6 |
6 |
7 |
7,5 |
7,5 |
8,5 |
9,5 |
Номинальная длина l мин |
10 |
10 |
10 |
10 |
14 |
14 |
14 |
14 |
20 |
20 |
20 |
20 |
20 |
20 |
Номинальная длина l макс |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
Материал:
Штифт изготовлен из высококачественной углеродистой стали, которая обеспечивает высокую стойкость к нагрузкам и отличные пружинящие свойства.
Аналоги: ГОСТ 14229-93 и ISO 8752
