Описание:

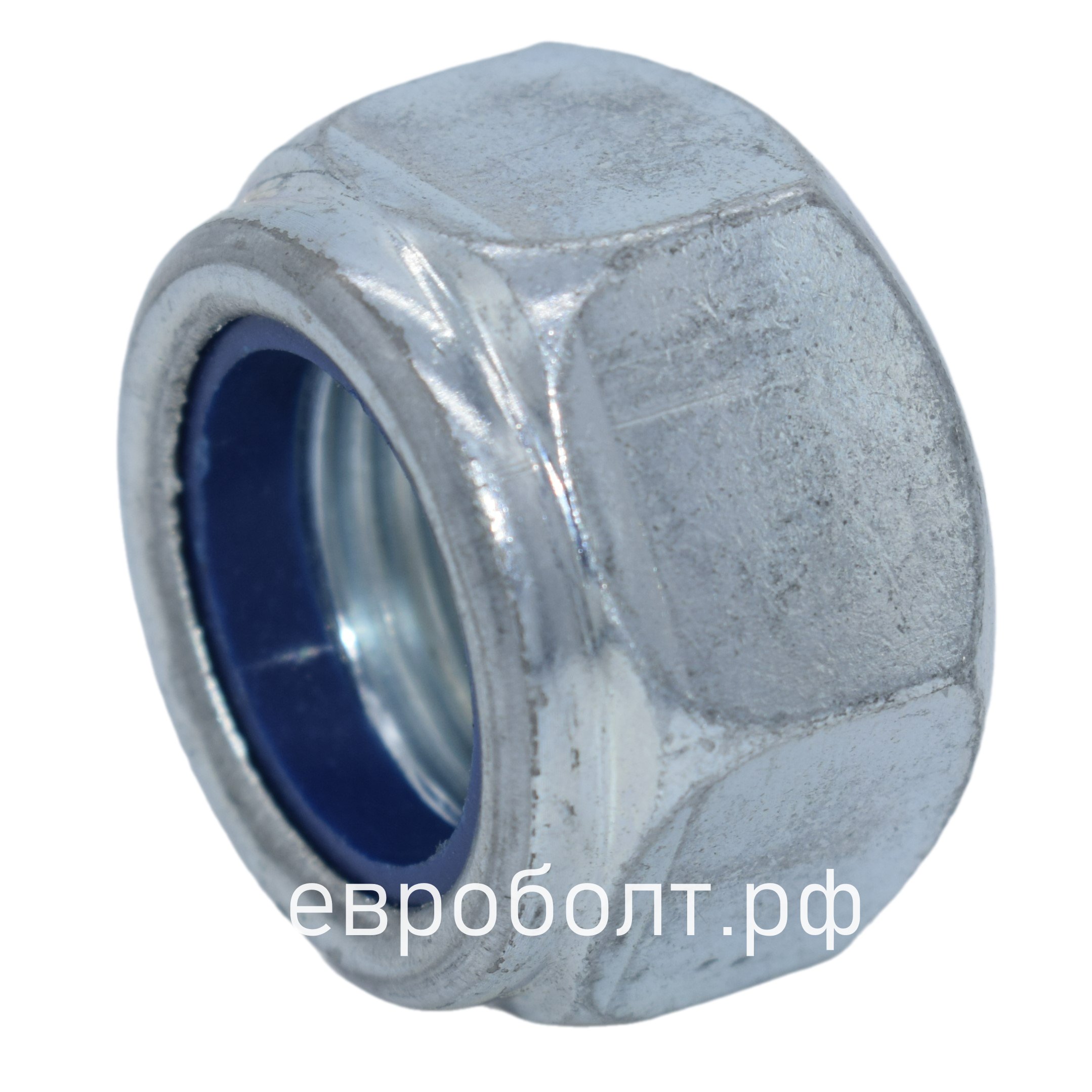

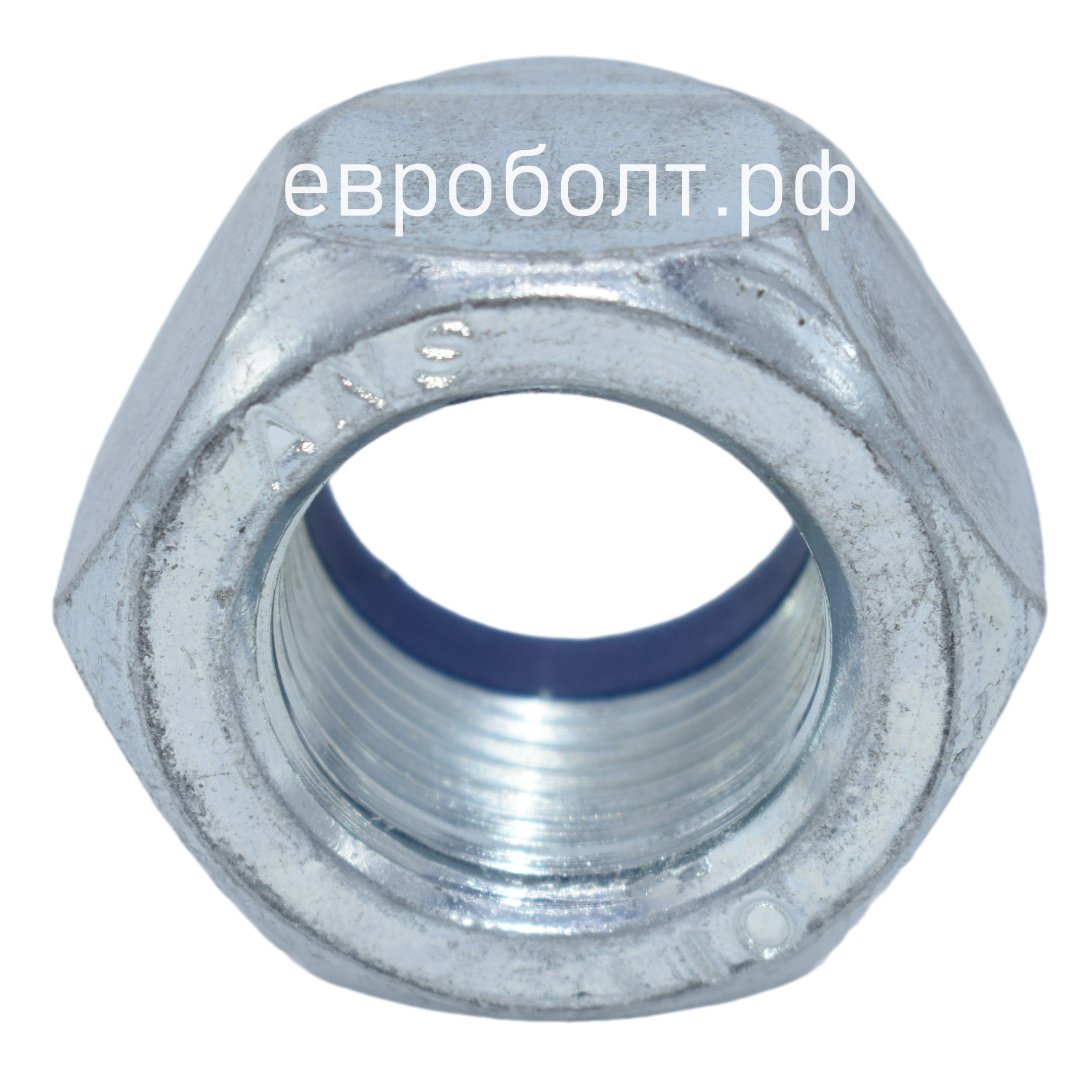

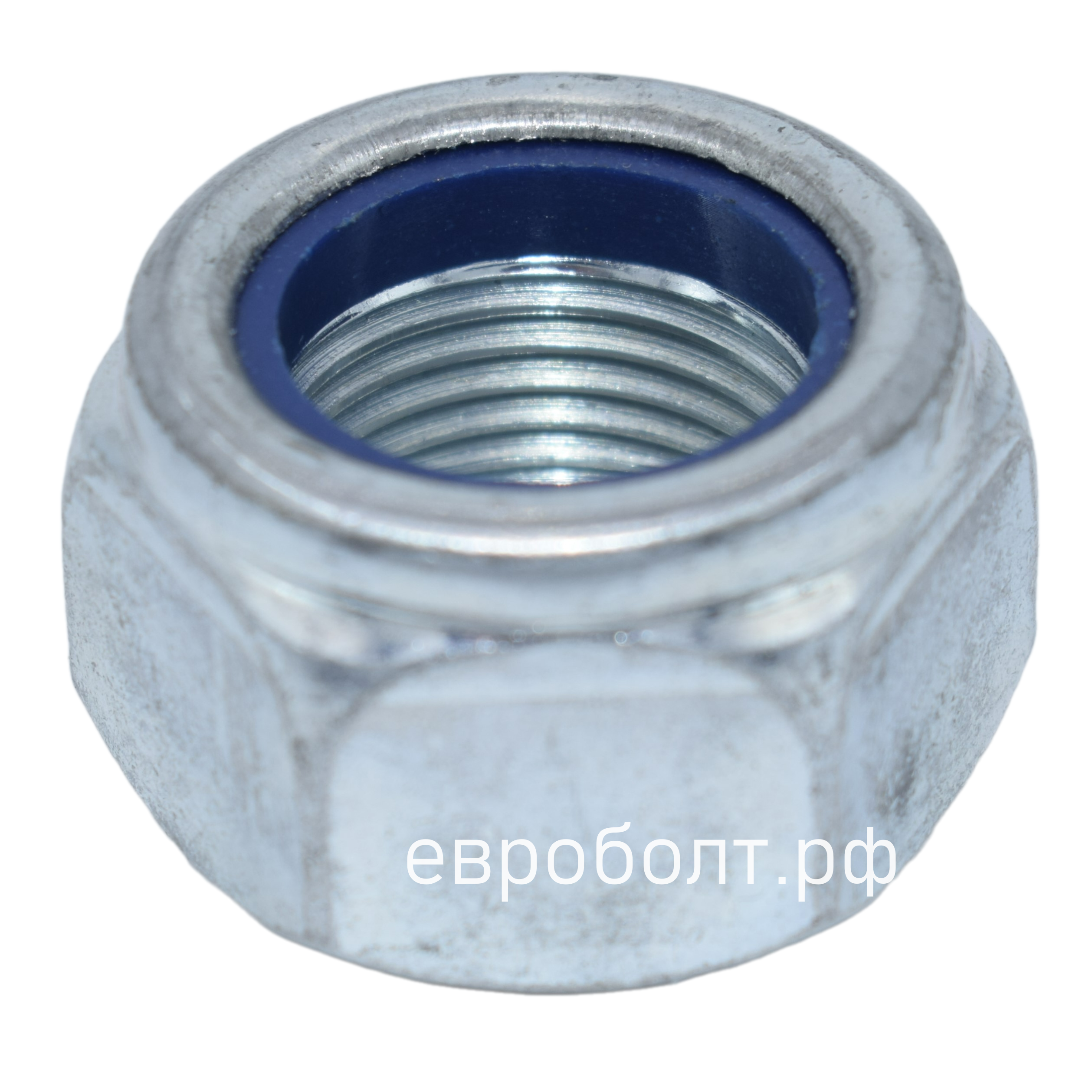

Самоконтрящаяся гайка изготовлена в соответствии с немецким стандартом DIN 985. Она имеет внутреннюю нейлоновую вставку, которая гарантирует надежное соединение и препятствует отвинчиванию гайки во время использования при нагрузках, связанных с вибрациями. Нейлон упругий материал и благодаря этому свойству вставка при плотном прохождении через неё резьбы, надежно прижимает её в дальнейшем и придает герметичность соединению.
Частая мелкая резьба обеспечивают большую площадь соприкосновения, а соответственно и трения, между резьбой скрепляемых деталей. Это значительно уменьшает возможность ослабления при вибрационных и динамических нагрузках.

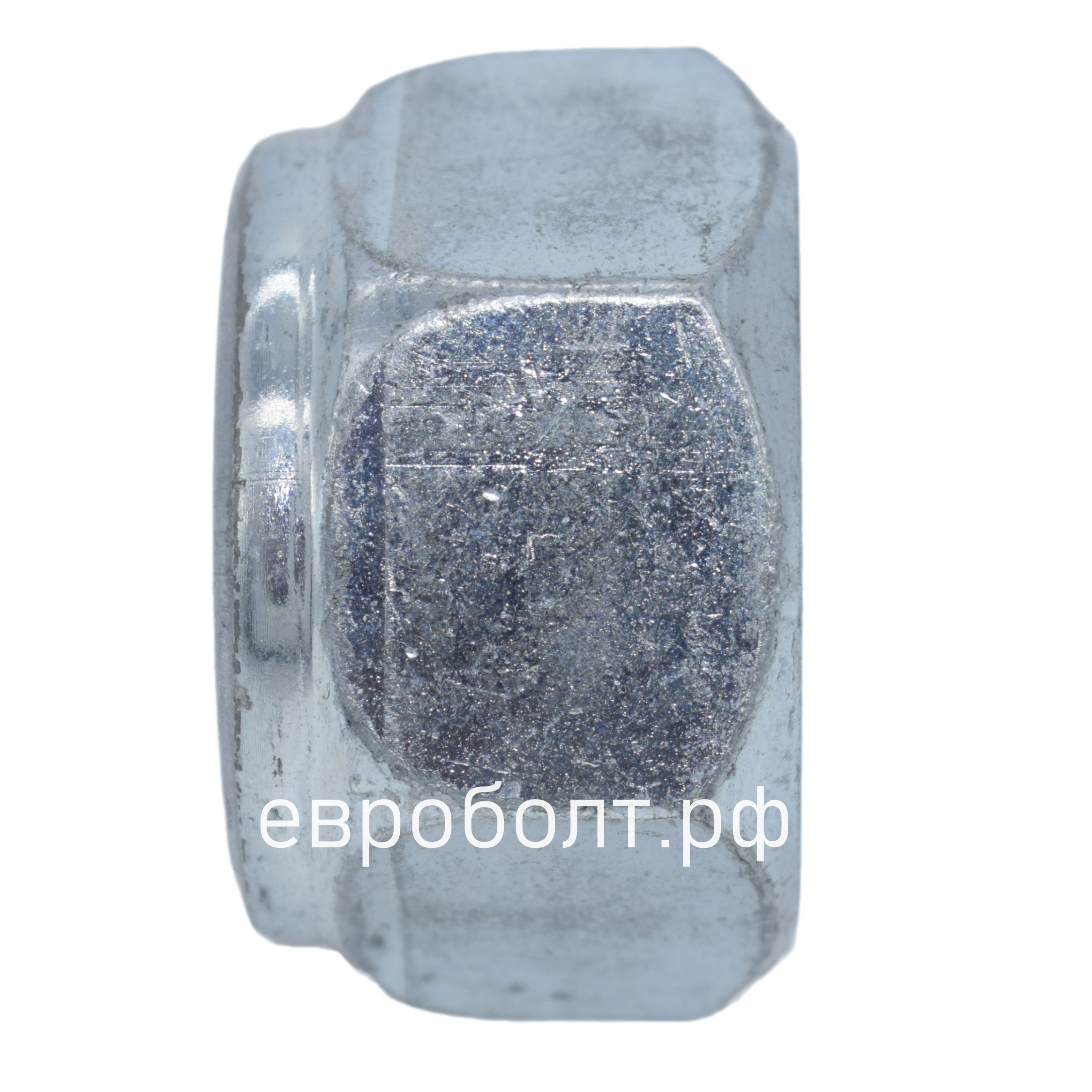

Гайка имеет скошенные фаски по краям и внутреннюю правую метрическую резьбу с основным шагом, а также стандартные размеры под накидной ключ или торцевую головку.

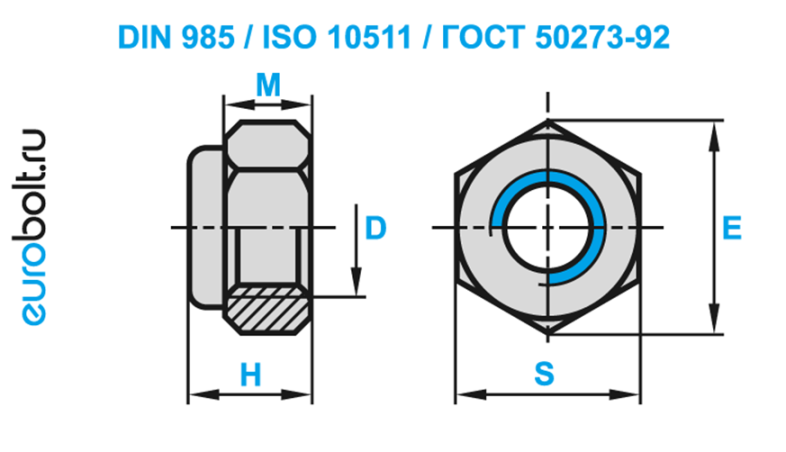

Таблица размеров DIN 985 мелкий шаг:
|
Резьба D |
M8 |
M10 |
M12 |
M14 |
M16 |
M18 |
М20 |
М22 |
М24 |
М30 |
М36 |
|
|
Шаг резьбы |
1,0 |
1,0 |
1,0 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
2,0 |
2,0 |
3,0 |
|
|
- |
1,25 |
1,25 |
- |
- |
2,0 |
2,0 |
2,0 |
- |
- |
- |
||
|
- |
- |
1,5 |
- |
- |
- |
- |
- |
- |
- |
- |
||
|
Размер мм D1 |
min |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
30 |
36 |
|
max |
8,75 |
10,8 |
13 |
15,1 |
17,3 |
19,5 |
21,6 |
23,7 |
25,9 |
32,4 |
38,9 |
|
|
Размер мм D2 |
min |
11,6 |
15,6 |
17,4 |
20,5 |
22,5 |
24,9 |
27,7 |
29,5 |
33,2 |
42,7 |
51,1 |
|
Расстояние между гранями, мм E |
min |
14,38 |
18,9 |
21,1 |
24,49 |
26,75 |
29,56 |
32,95 |
35,03 |
39,55 |
50,85 |
60,79 |
|
Высота гайки мм H |
max |
8 |
10 |
12 |
14 |
16 |
18,5 |
20 |
22 |
24 |
30 |
36 |
|
min |
7,64 |
9,64 |
11,57 |
13,3 |
15,3 |
17,66 |
18,7 |
20,7 |
22,7 |
28,7 |
34,4 |
|
|
Высота резьбовой части мм M |
min |
5,5 |
6,5 |
8 |
9,5 |
10,5 |
13 |
14 |
15 |
15 |
19 |
25 |
|
Размер мм M1 |
min |
4,4 |
5,5 |
6,6 |
7,7 |
8,8 |
9,9 |
11 |
12,2 |
13,2 |
16,5 |
19,8 |
|
Размер под ключ мм S |
max |
13 |
17 |
19 |
22 |
24 |
27 |
30 |
32 |
36 |
46 |
55 |
|
min |
12,73 |
16,73 |
18,67 |
21,67 |
23,67 |
26,16 |
29,16 |
31 |
35 |
45 |
53,8 |
|
Таблица размеров гаек DIN 985 мелкий шаг. Размеры указаны в мм.
Материал:
Не рекомендуется использовать при температурах ниже -45 °С и свыше +110 °С во избежание разрушения нейлонового кольца.
Изготовлена из углеродистой стали, закалена и отпущена до 10 класса прочности, что указывает на её предельное напряжение 1000 Н/мм²
Класс точности «А» для диаметров от М8 до М36.
Поле допуска 6H
Покрытие:
Гальваническое покрытие цинком этих гаек является хорошей мерой защиты от окисления и коррозии, обеспечивая долговечность и надежность соединения деталей.
Применение:
Используется в крепежных узлах совместно с высокопрочными болтами, винтами и резьбовыми шпильками 10.9 классов прочности и соответствующего гайке диаметра и шага резьбы.
Совместно с гайками для укрепления конструкции, выравнивания контактной поверхности применяются различные шайбы.
Широко используется в строительстве, машиностроении, станкостроении, вагоностроении, строительной технике и башенных кранах.
Аналоги:
Отечественный аналог ГОСТ Р 50273-92
Европейский аналог ISO 10511
Качество:
Надежность и качество наших высокопрочных гаек были подтверждены профессиональными испытаниями, и мы можем гарантировать, что наши изделия соответствуют всем необходимым требованиям. У нас есть все сертификаты качества DIN и ГОСТ, подтверждающие безопасность и надежность продукции.
Купить гайки с мелким шагом и нейлоновой вставкой DIN 985 оптом и в розницу можно с нашего склада в Санкт-Петербурге ул. Якорная, дом 16Б, территория завода ТРУД. Доставка по всей России транспортными компаниями СДЭК, Деловые Линии, ПЭК.
