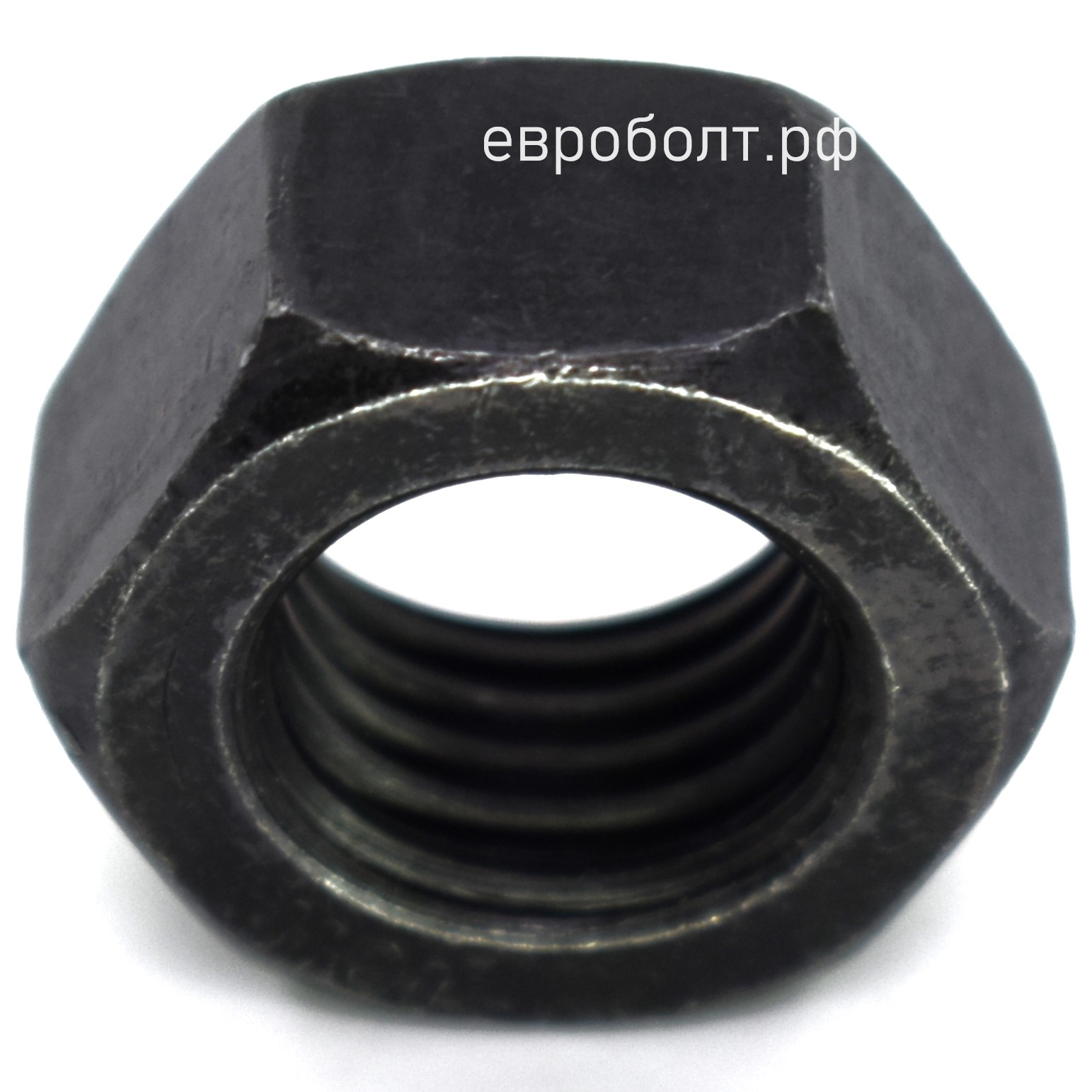

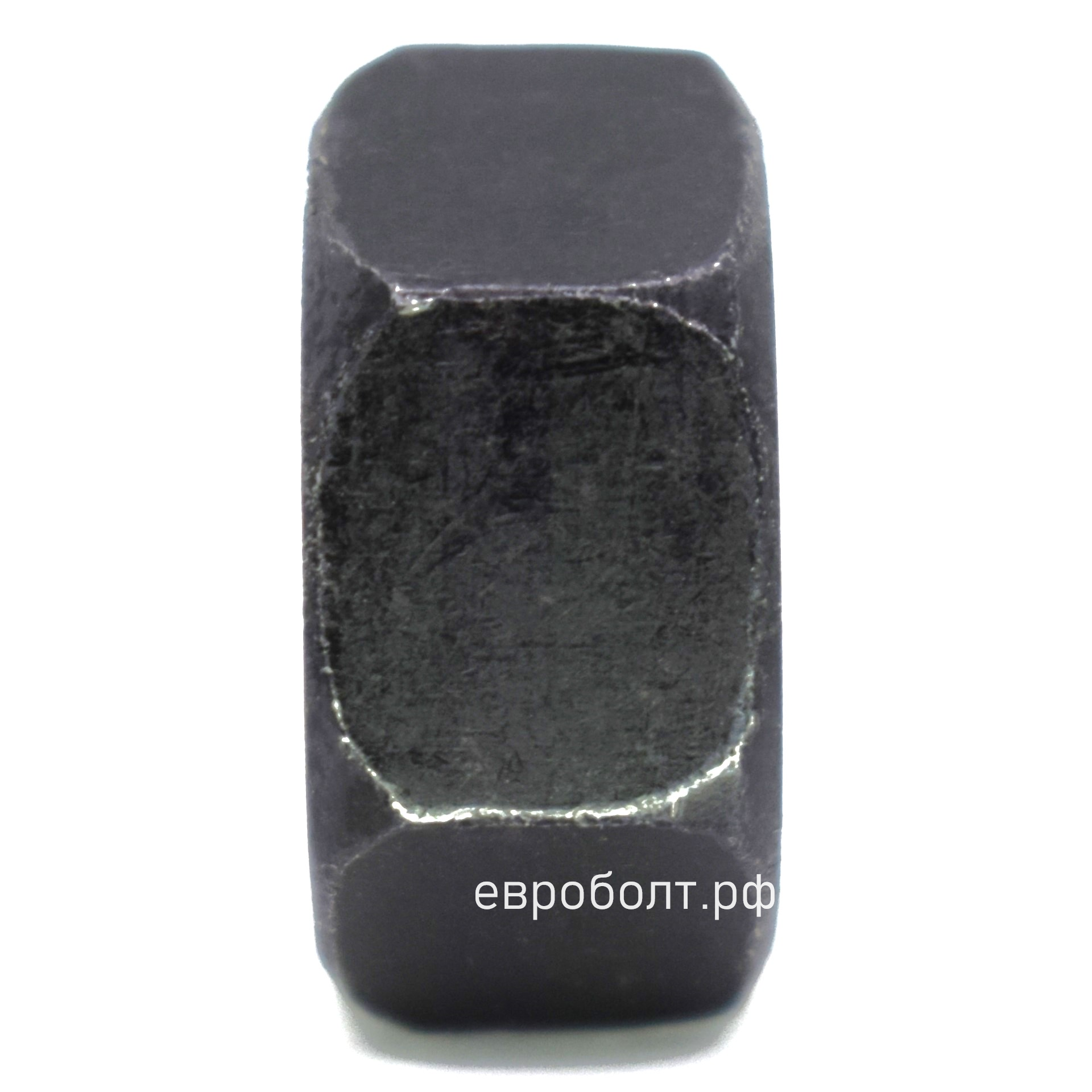

Таблица размеров DIN 934:
|
Резьба D |
Размер под ключ S |
Расстояние между гранями E |
Высота M |
|
M4 |
7 |
7,66 |
3,2 |
|
M5 |
8 |
8,79 |
4 |
|
M6 |
10 |
11,05 |
5 |
|
M7 |
11 |
12,12 |
5,5 |
|
M8 |
13 |
14,38 |
6,5 |
|
M10 |
17 |
18,9 |
8 |
|
M12 |
19 |
21,1 |
10 |
|
M14 |
22 |
24,49 |
11 |
|
M16 |
24 |
26,75 |
13 |
|
M18 |
27 |
29,56 |
15 |
|
M20 |
30 |
32,95 |
16 |
|
M22 |
32 |
35,03 |
18 |
|
M24 |
36 |
39,55 |
19 |
|
M27 |
41 |
45,2 |
22 |
|
M30 |
46 |
50,85 |
24 |
|
M33 |
50 |
55,37 |
26 |
|
M36 |
55 |
60,79 |
29 |
|
M42 |
65 |
71,3 |
34 |
|
M48 |
75 |
82,6 |
38 |
|
M52 |
85 |
93,56 |
45 |
